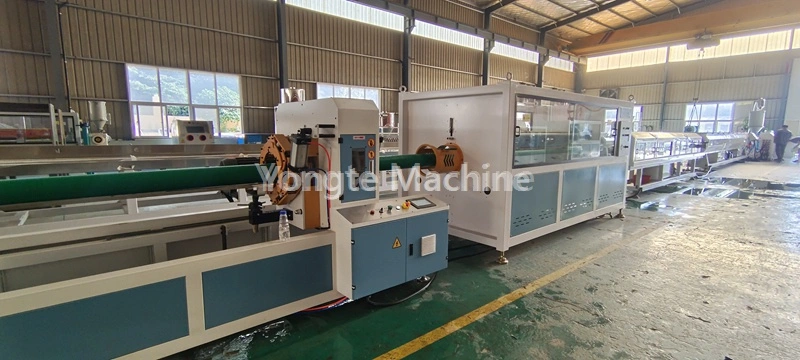

315-630 mm stor diameter PE-rørmaskin
Model:315-630mm
Yongte 315-630 mm PE-rørfremstillingsmaskin med stor diameter er høy automatisk produksjonslinje for å lage store HDPE-rør med kapasitet på 500 kg/t.

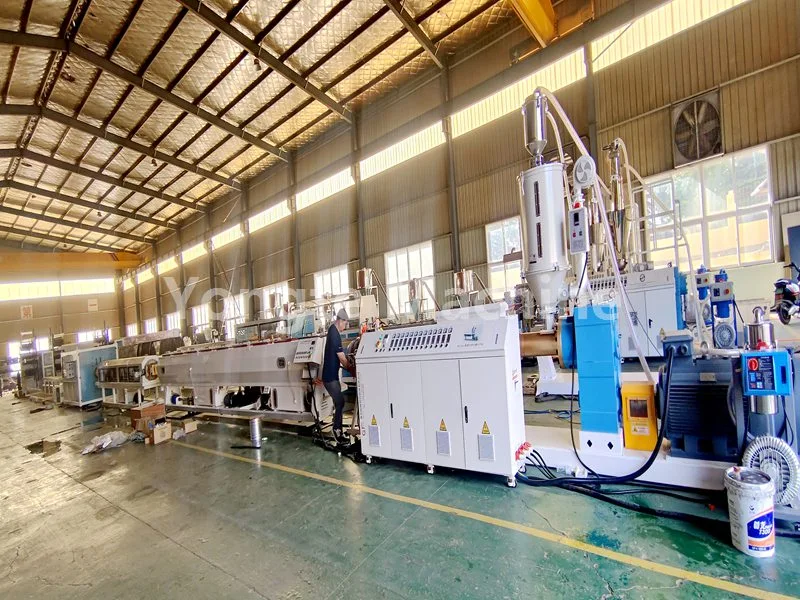

Yongtes 315-630 mm PE-rørfremstillingsmaskin med stor diameter er et helautomatisk integrert ekstruderingssystem spesielt utviklet for PE80/PE100-råmaterialer, som dekker råstoffblanding, ekstrudering, forming, kjøling, merking, kutting og ferdigstabling.
Denne komplette rørfremstillingsmaskinen oppfyller globale standarder for kommunal vannforsyning, gasstransport, industriell drenering, landbruksvanning og produksjon av kommunikasjonshylster. Den har synkronisert stabil drift, høy ekstruderingskapasitet på 350 kg/t og konsistent røroverflatekvalitet, ideell for mellomstore og store rørprodusenter som utvider innenlandske og utenlandske markedsandeler.
Prosessflyt
PE harpiks + farge masterbatch → blanding → vakuummating → tørking → ekstruderplastisering (180-210 ℃) → formdannelse → vakuumkalibrering → flertrinns spraykjøling → laserutskrift → avtrekk → skjæring med fast lengde → stabling av ferdig produkt
Produktparameter
| Teknisk | Parameter | Merknader |
| Råstoff | HDPE | Den kan bruke nytt materiale eller resirkulert materiale av høy kvalitet |
| Rørdiameter | 315-630 mm | Tilpasset størrelse for 315-630 mm |
| Ekstruder modell | SJ120/36 | Diameter 120mm, L/D-forhold 36:1 |
| Ekstruderingskapasitet | 500 kg/t | Små variasjoner i råvareformuleringer og prosessparametere |
| Hovedmotorkraft | 160 kW | Nyskapende servomotor |
| Produksjonslinjehastighet | 0-3m/min | Frekvens justerbar |
| Total installert effekt | Omtrent 250 kW | inkludert hjelpeutstyr og varmekraft |
| Strømforbruk | Omtrent 130 kW | Faktisk strømforbruk ved stabil produksjon |
| Kjølesystem | 9m vakuumforming + 9m spraykjøling | Sørg for at PE-rørene er godt utformet og fullstendig avkjølt |
| Kuttepresisjon | ±1 mm | Feilkontroll av sponfri skjæring med konstant lengde |
| arbeidsspenning | 380V/50Hz (trefase) | Kan tilpasses etter kundens krav |
| Total lengde på enheten | Omtrent 36 meter |
|
Produktdetaljer
| 1. Materialfôring og -tørking: | Polyetylenmaterialet transporteres automatisk til ekstruderens tørkebeholder ved hjelp av en vakuummater, hvor fuktighet elimineres for å holde materialets fuktighetsinnhold under 0,1 %, og dermed sikre kvaliteten på produktet. |
|
| 2. PE-rørekstruder: | Systemet er utstyrt med en SJ120/36 høyeffektiv enkeltskrue ekstruder, som inkluderer en 90KW energibesparende servomotor (som resulterer i ca. 20 % reduksjon i strømforbruk), en direktedrevet girkasse (som sikrer høy overføringseffektivitet og forenklet vedlikehold), en slitebestandig og korrosjonsbestandig 3-tønnestål og AL8-stålbestandig. presisjonsnitrert), et effektivt infrarødt varmespiralsystem og et automatisert temperaturkontrollsystem (med Omrons høypresisjonstemperaturkontroller). Disse sofistikerte komponentene sikrer til sammen stabil materialsmelting, jevnt ekstruderingstrykk og konsistent produktkvalitet gjennom hele produksjonsprosessen. |
|
| 3. Markeringslinjeekstruder: | SJ35-ekstruderen brukes til å trykke merkelinjer på PE-rør. Den er i stand til å produsere enten en enkelt markeringslinje eller flere markeringslinjer, avhengig av kundens spesifikasjoner. |
|
| 4. Spesialisert PE-rørform: | Formen er utstyrt med et dysehode med kurv eller spiralstruktur for å sikre jevn ekstrudering av materialet. |
|
| 5. Vakuumkalibreringstank: | Ekstruderte røremner kalibreres raskt via vakuumadsorpsjon (0,06–0,08 MPa) for streng dimensjonsnøyaktighet. Matvaregodkjent rustfri ståltank med multi-sone vakuumkontroll og vannsirkulasjonskjøling sikrer jevn rundhet, jevn overflate og stramme toleranser under høyhastighetsproduksjon. |
|
| 6. Spraykjøletank: | Bruker flertrinns spraykjøling for å holde vannet under 20°C for rask, jevn rørkjøling. Konstruksjon i rustfritt stål sikrer korrosjonsbestandighet og langsiktig stabilitet. |
|
| 7. Trekkmaskin: | Trekker PE-rør jevnt for jevn lengde og stabil produksjon. Presisjonskontroll opprettholder konsekvent spenning, forhindrer deformasjon og sikrer dimensjonsnøyaktighet. |
|
| 8. Planetkutter: | Kutteren muliggjør automatisk sponfri kutting med fast lengde med glatte, gratfrie kanter, spesielt optimalisert for PE-rør med liten til middels diameter. Dens presisjonsskjæremekanisme sikrer jevn lengde nøyaktighet og minimerer materialavfall under produksjon. |
|
| 9. Laserutskriftsmaskin: | Maskinen viser produktspesifikasjoner og batchinformasjon i sanntid ved hjelp av laserteknologi, uten behov for forbruksvarer. |
|
| 10. Stablestativ: | Stabler automatisk ferdige rør ordnet, med justerbar høyde/lag for ulike lengder/lagringsbehov. Solid ramme + anti-skli design sikrer stabil stabling og enkel håndtering, og optimaliserer lagringseffektiviteten. |
|
| 11. Elektrisk kontrollsystem: | Våre elektriske komponenter bruker internasjonalt anerkjente høykvalitetsmerker, inkludert ABB-frekvensomformere, Siemens/Schneider-kontaktorer, Omron temperaturkontrollere, Siemens PLC-kontrollsystemer og Innovance servomotorer. |
|
Produktapplikasjon
1. HDPE (polyetylen) rør er globalt anerkjent som høyytelses væsketransportløsninger, kjent for sine
(1) bransjeledende korrosjonsbestandighet (ugjennomtrengelig for kjemikalier, syrer og alkalier)
(2) lekkasjesikre, varmesmeltede skjøter (eliminerer risikoen for lekkasje)
(3) miljøvennlig ikke-giftig sammensetning (kompatibel med ISO 14001 og standarder for matkvalitet)
(4) utvidet levetid (sertifisert til å vare 50 år under normale driftsforhold)
2. Deres allsidighet gjør dem til et foretrukket valg på tvers av ulike sektorer:
(1) vannforsyningsnett for boliger/kommersielt
(2) kommunale avløps- og regnvannsavløpsanlegg
(3) store landbruksvanningsprosjekter
(4) industrielle applikasjoner for transport av kjemikalier, slam og trykkluft.
Yongte Machine Advantages - humanisert mekanisk design og holdbar kvalitet
Gjennom flere tiår med nådeløs innovasjon og en urokkelig forpliktelse til fortreffelighet, insisterer selskapet på å bruke høystyrke, slitebestandige materialer i produksjonen av plastrørmaskineriet vårt. Disse mekanismene utsettes for grundige smiprosesser og omfattende, strenge kvalitetsvurderinger for å garantere deres motstandskraft mot slitasje forbundet med hyppig drift og korrosive effekter av alvorlige miljøforhold.
1. Energisparende servodrivsystem
Utstyrt med Inovance-merket servomotor, oppnå 15–20% strømbesparelse sammenlignet med tradisjonell asynkronmotor; presis dreiemoment- og hastighetskontroll, lav støy og vibrasjon, lang levetid og lave vedlikeholdskostnader.
2. 30 % reduksjon av arbeidskostnadene via full automatisering
Helautomatisk mating, intelligent temperaturkontroll, automatisk kutting og stabling med fast lengde realiserer ubemannet kjerneproduksjon. Integrert PLS sentralkontroll styrer alle produksjonsparametere, forenkler driftsprosessen og reduserer arbeidsinnsatsen i stor grad.
3. Kraftig slitesterk stålramme
Maskinbasen bruker solid stålplate CNC-skjæring og polering, ramme levetid over 20 år. Alle materialer og vannkontaktdeler bruker 304 rustfritt stål for å unngå rust og korrosjon.
4. Ultraslitasjebestandig skrue og fat
Bruk premium bimetallskrue og SKD-belagt fat, levetid 1,5–2 ganger lengre enn konvensjonell 38CrMoAlA-legert stålskrue, reduser utskiftingskostnadene for reservedeler for kundene.
5. Standard internasjonale elektriske komponenter
Alle elektriske deler tar i bruk verdenskjente merker, pent ordnet ledninger med tydelige merker. Hele det elektriske skapet bestod streng sikkerhetstest, i samsvar med EN60204-1 og EMC EN61000 seriestandarder.
6. Fullfør test før forsendelse og oversjøisk service
Alle maskiner gjennomgår full kjøretest før levering for å garantere stabil produksjon og perfekt rørkvalitet. Profesjonelt ingeniørteam tilbyr installasjon, igangkjøring og opplæring av arbeidere på stedet over hele verden.
Vellykkede saker
Yongte er dedikert til å produsere høykvalitets, banebrytende, innovative plastrørmaskiner. Disse maskinene integrerer avansert materialvitenskap, presisjonsteknikk og intelligente kontrollsystemer for å levere løsninger som overgår industristandarder. Gjennom pågående FoU-drevet optimalisering av kjernekomponenter, (som skrueekstrudere og kalibreringsenheter, og produksjonsprosesser, har Yongtes 315-630 mm PE Pipe-maskin oppnådd høy anerkjennelse i både nasjonale og internasjonale markeder. Installasjoner spenner over Asia, Europa og Amerika, og kundetilfredsheten er høy.
