Flenstilkobling for skrue og girkasse til konisk dobbeltskrueekstruder

Konisk dobbeltskrue ekstruder: Fordeler og ulemper med skrue-til-reduksjon girkasse flenskoblingsskjema

Koniske dobbeltskrueekstrudere (Conical Twin) har vanligvis to vanlige typer drivendekonfigurasjoner:

① Stiv direkte forbindelse (skruehaleflens→ Utgangsakselflens; boltet feste; ingen kopling);

② Utgående reduksjonsaksel → elastisk/trommel-type girkobling → skrustang.

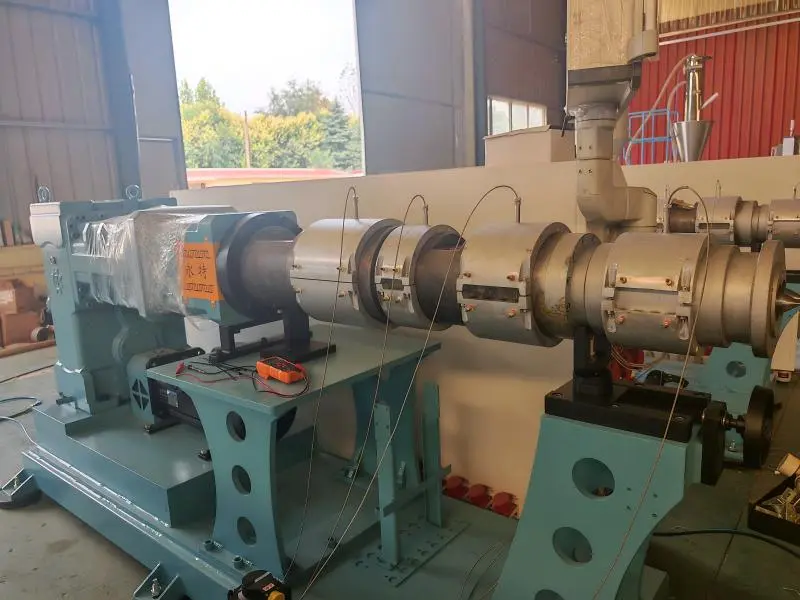

Yongtes koniske dobbeltskrueekstrudere bruker vanligvis en elastisk koplingsmetode; som svar på et spesifikt kundekrav, har Yongte-ingeniører spesialdesignet og produsert et parti koniske dobbeltskrueekstrudere med en flensbasert stiv direkte forbindelse – disse enhetene brukes primært til ekstrudering av PVC-vindusprofiler. Faktiske produksjonsoperasjoner har vist at under høyhastighets kontinuerlige ekstruderingsprosesser opererer drivsystemet med stabil ytelse, og skruens aksiale posisjoneringsnøyaktighet oppfyller dimensjonelle toleransekrav for profilekstrudering; dessuten er utseendet og de mekaniske egenskapene til de ekstruderte produktene fullt ut i samsvar med kundens produksjonsstandarder. Sammenlignet med den koblingsbaserte tilkoblingstilnærmingen, reduserer denne direkte koblingskonfigurasjonen den aksiale lengden på drivakselen, og sparer plass i kundens verkstedoppsett, samtidig som den eliminerer ekstra anskaffelses- og vedlikeholdskostnader forbundet med koblingsenheter – noe som gjør den perfekt tilpasset kundens produksjonsbehov som definert av deres spesifikke kapasitetsplanlegging.

Så, hva er fordelene og ulempene med den stive direkte tilkoblingsmetoden, og i hvilke produksjonsscenarier er den egnet?

Fordeler

1. Designet er kompakt med korte aksiale dimensjoner, noe som eliminerer lengden som kreves for en uavhengig kopling; følgelig er den totale maskinkroppen kortere, noe som reduserer utstyrets fotavtrykk. Gitt den begrensede innløpsplassen til den koniske doble designen, letter den forkortede aksiale lengden utformingen av fôringsetet og vakuumutløpsporten.

2. Den har høy vridningsstivhet og minimal transmisjonsklaring. Når flensboltene er strammet, blir forbindelsen stiv, noe som sikrer at momentoverføring skjer uten elastiske buffergap. De to skruene viser også overlegen synkronisering, noe som gjør denne utformingen spesielt egnet for bruksområder som involverer PVC-pulver – der skrueklaring og inngrepspresisjon er avgjørende – og reduserer dermed risikoen for skruegnidning og materialskjæringsfluktuasjoner.

3. Enkel justering under installasjon, høy dreiemomentoverføringskapasitet; flensstoppplassering sikrer høy sentreringspresisjon; flensoverflaten tåler betydelig dreiemoment, og gir god bæreevne for PVC-behandlingsapplikasjoner som involverer konisk dobbel belastning og høye dreiemomentforhold. Sammenlignet med elastiske koblinger, eliminerer denne utformingen risikoen for aldring og svikt av gummiblokker.

4. Få komponenter og lave vedlikeholdskostnader – ingen slitasjedeler som koblingselastomerer eller girhylser, så koblingspakninger trenger ikke å byttes rutinemessig; smøresystemet krever kun vedlikehold på reduksjonen, uten ekstra smørepunkter i mellom.

5. Utmerket torsjonsstivhet og fasestabilitet under støtbelastninger: Når de utsettes for matingshastighetsfluktuasjoner eller transiente belastningspåvirkninger, forblir faseforskjellen mellom de to skruene minimal, noe som forhindrer interferens med skrueinngrep og gjør denne konfigurasjonen ideell for kontinuerlige, stabile ekstruderingsoperasjoner.

mangel

1. Manglende bufferdempingsevne overføres alle støtbelastninger direkte; lastsvingninger og start/stopp-støt overføres direkte til reduksjonsgirets lagre og gir. Skulle skruen sette seg fast eller fanget av materiale, virker støtbelastningen direkte på reduksjonsakselens utgående aksel, noe som lett kan skade girene eller utgangslagrene; derfor kreves det strenge overbelastningsbeskyttelsestiltak.

Sammenligning: Den elastiske koblingen kan absorbere deler av støtet, og beskytter derved reduksjonen.

2.

3. Ekstremt strenge krav til koaksialitet (sentrering): I tilfelle av en stiv flensforbindelse, kan utilstrekkelig rengjøring av skjøtegrensesnittet under installasjon, ujevn boltbelastning eller fundamentsetting forårsake koaksialitetsavvik. Disse forholdene kan generere ytterligere bøyemomenter under drift, noe som fører til: utmattelsesbrudd på flensbolter, bøying av reduksjonsakselen eller rask slitasje på lageret i bakenden av skruen.

4. Termisk deformasjon kan ikke kompenseres for: etter at de koniske doble sylindrene er oppvarmet, forlenges skruen; flensene forblir imidlertid stivt låst, og forhindrer frigjøring av aksial termisk ekspansjon.

· Konsekvenser: Enden av skruen utsettes for betydelig aksialkraft, noe som får trykklagerbelastningen til å stige, noe som fører til overoppheting av lager og redusert levetid; i alvorlige tilfeller kan dette skyve skruen mot hodeenden av maskinen, og dermed endre skrueklaringen inne i sylinderen.

Dette representerer det mest kritiske smertepunktet knyttet til den direkte forbindelsen ved bruk av konisk dobbel skruflens; mange maskinmodeller er utstyrt med et aksiallager som er spesielt utviklet for å absorbere aksial termisk ekspansjon.

5. Kompleks demonterings- og monteringsprosess: Når du bytter ut skruene eller rengjør sylinderen, må alle flensbolter fjernes, og skruene er "stivt koblet" til utgangsakselen til reduksjonsanordningen; derfor, når du trekker ut skruene, må plasseringen av reduksjonsenden også vurderes, noe som gjør demonterings- og monteringsprosedyrene tidkrevende. I tillegg er flensskulderen utsatt for støtskader; når denne skulderen er skadet, vil sentreringspresisjonen bli kompromittert, noe som gjør utstyret ubrukelig.

6. Forplantning av feil: Skader på en komponent påvirker indirekte en annen komponent – ​​en fast skrue → støtet overføres direkte til reduksjonsrøret; deformasjon av reduksjonsakselens utgående aksel → fører direkte til at skruen avviker, noe som fører til at skruen skraper mot sylinderen, og derved forsterker feilen gjennom en kjedereaksjon.

Brukssaker og utvalgssammendrag

✅ Egnet for: PVC-profiler og PVC-pelletisering; stabile driftsforhold; enhetlig materiale fôring; pålitelig systemintegrasjon; og koniske doble lagre utstyrt med overbelastningsbeskyttelse og høyeffekts trykklagersett.

❌ Ikke egnet for: forhold som involverer hyppig materialblokkering, hyppige start-stopp-operasjoner eller svært svingende belastninger; uten pålitelig dreiemomentbegrensende beskyttelse, vil feilraten til flens-direkte koplede girreduksjoner øke betydelig.

Tilnærminger til ingeniørforbedring (vanligvis implementert av mange kjegledobbeltprodusenter)

1. Flensoverflaten bruker et posisjoneringsspor kombinert med høyfaste hengslede hullbolter for å sikre riktig sentrering;

2. Reduksjonsakselens utgående aksel er utstyrt med et høykapasitets skyvelager designet spesielt for å motstå skyvekraften som genereres av den aksiale termiske ekspansjonen av skrueakselen;

3. Legg til en dreiemomentbegrenser (skjærstift/friksjonsmomentbeskytter) for øyeblikkelig å kutte av dreiemomentet under materialblokkering, og dermed beskytte reduksjonen;

Utfør regelmessige re-inspeksjoner av flatheten og koaksialiteten til Flan-Means; stram boltene i diagonale trinn, og sørg for at forspenningen er riktig kontrollert.
